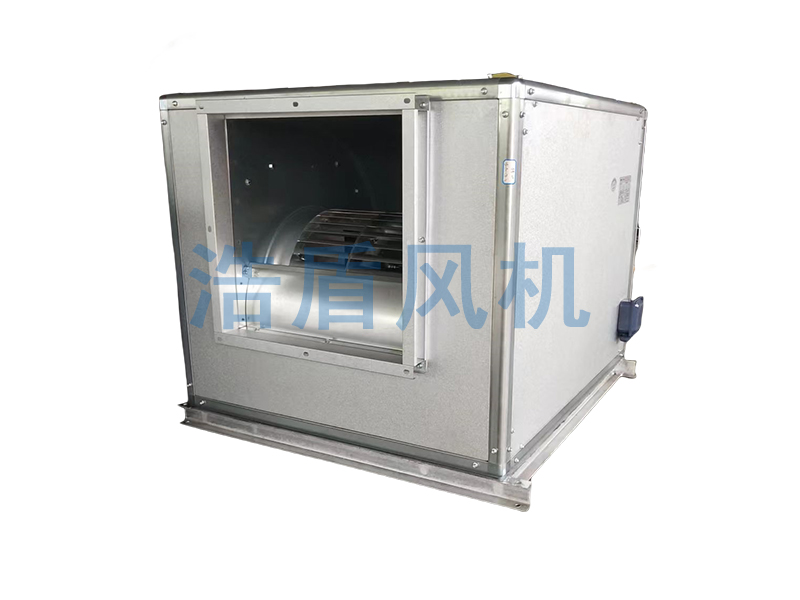

1 產品概述：HTFC(DT)型風機

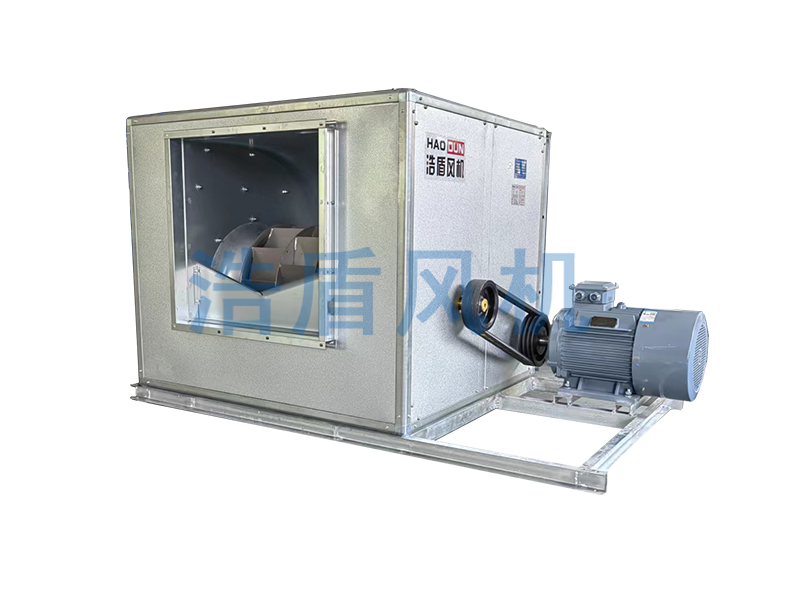

1.1．HTFC型柜式離心風機是一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同的角度的進出風口位置，以滿足用戶不同的安裝需要。根據消防與通風的不同要求分A式和B式兩種類型，A式電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在280℃高溫條件下連續運行30分鐘以上；B式電機裝在箱體內，用于通風換氣。

1.2．風機按直徑分為9”～40”十二種規格，系列風量為1650~112619 m3/h，全壓為152~1124Pa。HTFC型柜式離心風機經不斷的改進和開發，現可分為Ⅰ、Ⅱ兩種類型，其中Ⅰ型為單速型，Ⅱ型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現變頻 調速，建議調節頻率鎖定在范圍25Hz～50Hz。

1.3．為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdⅡBT4，適用于易燃、易爆氣體的場所。

1.4．為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱本加厚，以降低風機噪聲。

1.5．風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。

* 詳細參數請直接聯系銷售人員

2 工作條件

工作溫度：-20~+50℃°（可連續運轉）；
耐  高 溫：100℃°（可連續20小時）；
                 280℃°（可連續30分鐘以上）；
濕       度：小于90%；
介質條件：空氣；
工作電源：三相380V/50Hz。

3 應用

風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓，高檔樓盤地下室，城市管廊，等場所通風排煙，特別適用于需要低噪聲、大風量通風排煙的場所。

4 配置

4.1．標準配置
●葉輪； ●皮帶輪、皮帶；
●機芯（機殼、集流器、支架）； ●皮帶罩（僅A式）；
●電機； ●消聲型箱體；
●軸承； ●電機調節道軌；
●主軸； ●進出口法蘭。

4.2．備選件及附件（訂貨時注明是否購買）
※減振設備； ※控制箱； ※消聲器； ※對接法蘭； ※過慮器。
※電機防雨罩（僅A式）

5 加工工藝

5.1．風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬接等手段，表面清潔平整、不存在焊接變形現象，葉輪經動、靜平衡校正，其平衡精度不大于4.0級。

5.2．風機消聲型箱體采用框架、箱板拼裝設計，框架采用的金屬冷彎機組一次拉伸成型的鋼框架（也可根據用戶需要采用鋁合金型材框架），箱板的外板為彩涂板，表面清潔美觀、耐腐蝕性強，內層為鍍鋅消聲微穿孔板或鍍鋅板，夾層可采用超細玻璃棉、防火保溫板、聚苯乙烯復合板等經發泡工藝處理，可進一步降低噪聲。產品可進行現場拆裝。

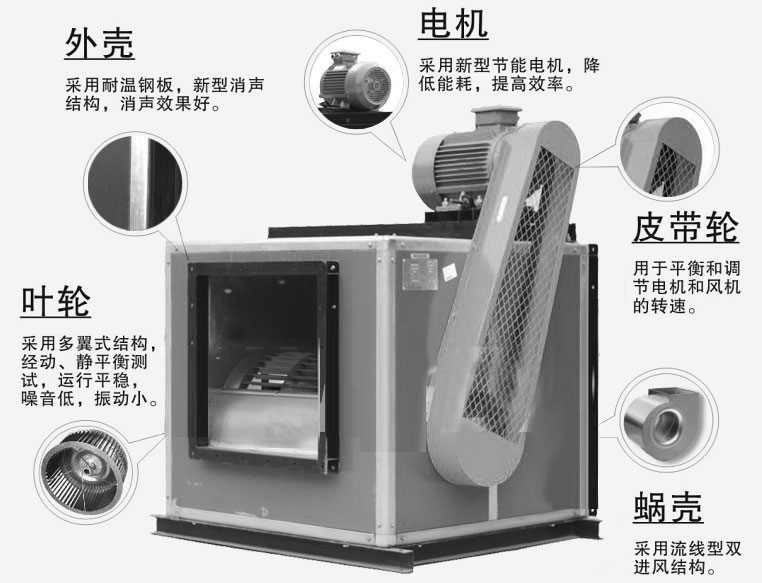

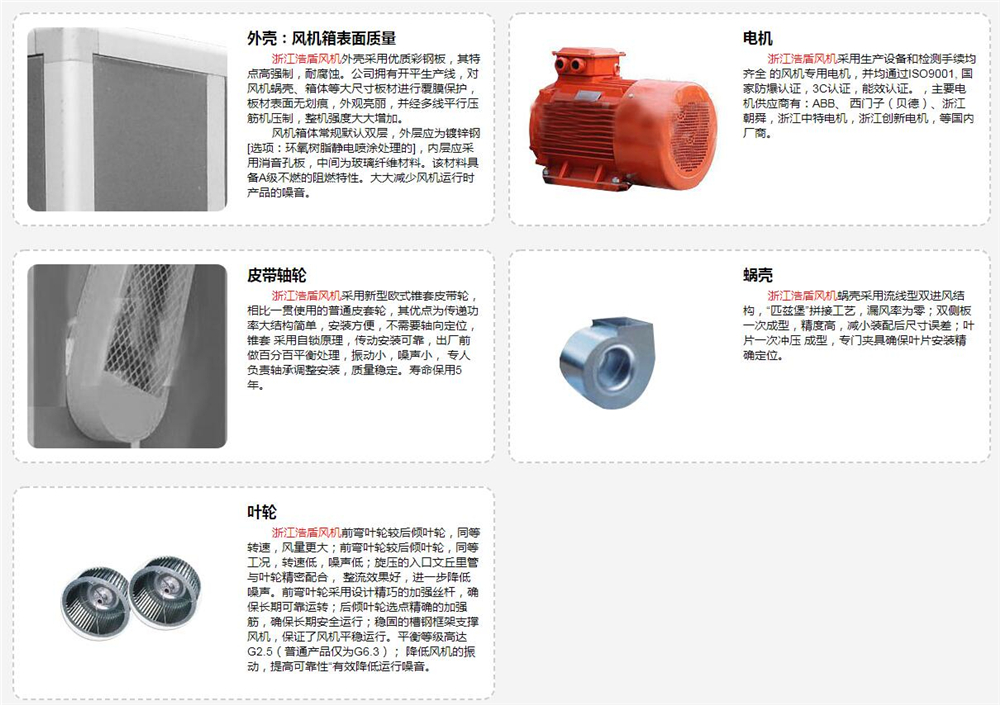

產品結構性能
